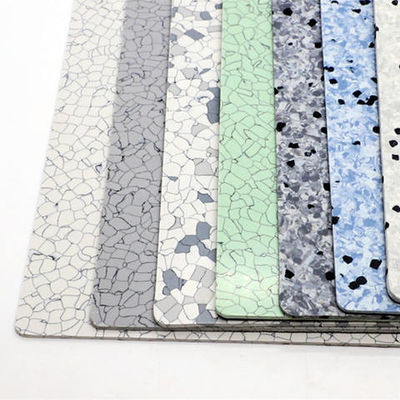

Αντιστατικό ελαστικό στρώμα ESD που προσφέρει ηλεκτροστατικό έλεγχο εκκένωσης και άνετη λύση δαπέδου για σταθμούς εργασίας

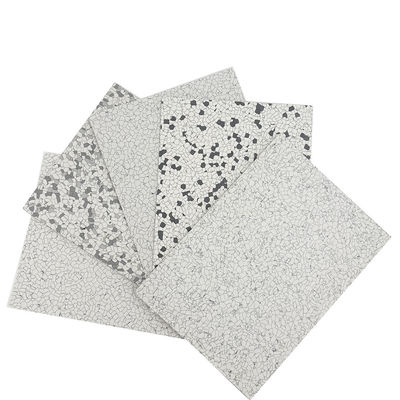

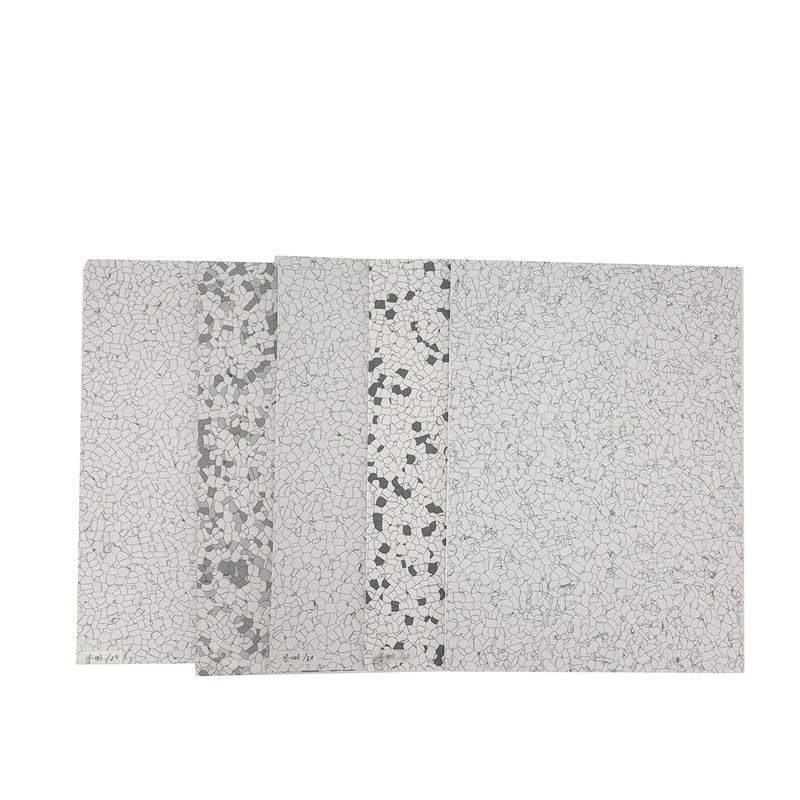

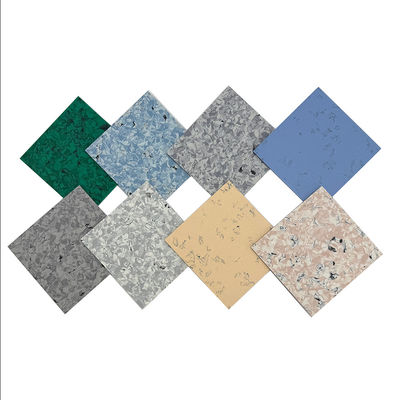

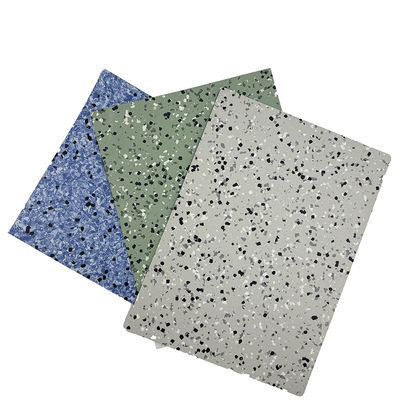

Υδατοπέδαση βινυλίου ESDχρησιμοποιείται ευρέως σε καθαρά δωμάτια, εργαστήρια κατασκευής και συναρμολόγησης ηλεκτρονικών προϊόντων, νοσοκομεία, κέντρα δεδομένων και δωμάτια υπολογιστών και άλλους τομείς που απαιτούν αντιστατικό περιβάλλον.Υπάρχουν δύο τύποι βινυλικών δαπέδων ESD: Κεραμίδας ESD και φύλλο ESD. Τόσο το κεραμίδιο όσο και το φύλλο είναι ομοιογενείς δομές, με ηλεκτρονική αντίσταση που πληροί τόσο τις απαιτήσεις αγωγιμότητας (10^4-10^6Ω) όσο και τις απαιτήσεις στατικής-διασπαστικότητας (10^6-10^9Ω).

Κατά τη διαδικασία κατασκευής, τα πλακάκια δαπέδου ESD φορτώνονται με αγωγικά στοιχεία, όπως άνθρακα, γραφίτη ή σωματίδια επικαλυμμένα με μέταλλα, τα οποία παρέχουν ηλεκτρική αγωγιμότητα.Όταν το πάτωμα φορτίζεται ηλεκτρικά, αυτά τα αγωγικά στοιχεία λειτουργούν ως ηλεκτρική αλυσίδα, οδηγώντας ηλεκτρισμό από την επιφάνεια σε όλο το πάχος της.

Το πάτωμα με στατικό έλεγχο τοποθετείται πάνω σε ηλεκτρικά αγωγό υπόστρωμα, όπως αγωγό χαλκό ή κόλλα με άνθρακα.Το υπόστρωμα σχηματίζει ένα αγωγό επίπεδο εδάφους που ενοποιεί όλα τα παρακείμενα τετράγωνα στο δωμάτιο.

Οι χάλκινες λωρίδες γείωσης, οι οποίες συνδέονται με το υποστρώμα, συνδέονται είτε με ηλεκτρική πρίζα είτε με γείωση, όπως μια ατσάλινη δέσμη I ή ράβδος γείωσης.Αυτή η ηλεκτρική σύνδεση επιτρέπει στατικό να ολοκληρώσει το κύκλωμά του και να ρέει με ασφάλεια στο έδαφος.

Η στατική που παράγεται όταν οι άνθρωποι περπατούν στο πάτωμα ESD ρέει με ελεγχόμενο ρυθμό μέσα από τα αγωγικά στοιχεία στο πάτωμα, σε όλη την υπογείωση, στις λωρίδες χαλκού, στο έδαφος.Αντί να παραμείνει στην επιφάνεια του δαπέδου ή να κινείται μέσω των ανθρώπων σε ό, τι αγγίζουν, η στατική έλκεται προς τα κάτω, προς το έδαφος, όπου δεν μπορεί πλέον να προκαλέσει ζημιά.

1Γιατί είναι πρόβλημα η ηλεκτροστατική εκφόρτιση;
Τα ηλεκτρονικά εξαρτήματα περιέχουν μικροηλεκτρονικά μέρη τα οποία είναι εξαιρετικά ευαίσθητα στις μικροσκοπικές αλλαγές του ηλεκτρικού ρεύματος.Μπορούν να υποστούν ζημιές από μια στατική εκφόρτιση τόσο χαμηλή όσο 20 βολτ - πολύ κάτω από το ανθρώπινο κατώτατο όριο για την αντίληψη (3Αυτό μπορεί να θέσει σε κίνδυνο ή να καταστρέψει δεδομένα σε ευαίσθητους εξοπλισμούς που χρησιμοποιούνται σε νοσοκομεία, κέντρα δεδομένων και εγκαταστάσεις παραγωγής.

2Για ποιο λόγο είναι απαραίτητο το πάτωμα με στατικό έλεγχο;
Όταν περπατάμε σε ορισμένα δάπεδα, η τριβή δημιουργεί ένα στατικό φορτίο που παραμένει στο σώμα μας μέχρι να αγγίξουμε κάτι, προκαλώντας ηλεκτροστατική εκφόρτιση (ESD).Αυτή η εκκένωση μπορεί να βλάψει τα εξαρτήματα.Το στατικό προστατευτικό δάπεδο είναι απαραίτητο για την πρόληψη αυτών των επιβλαβών συμβάντων ESD.
